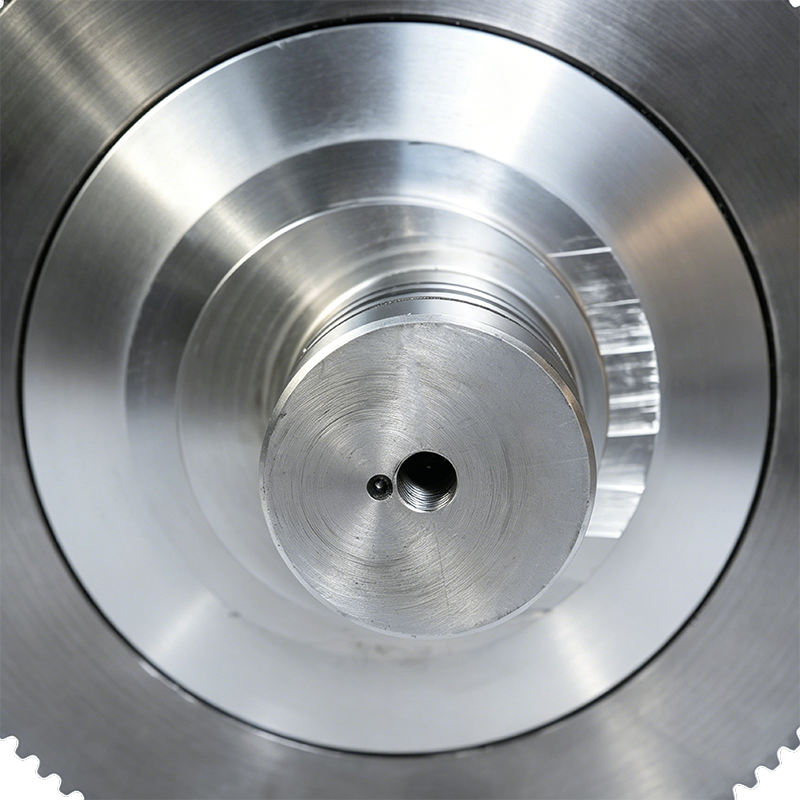

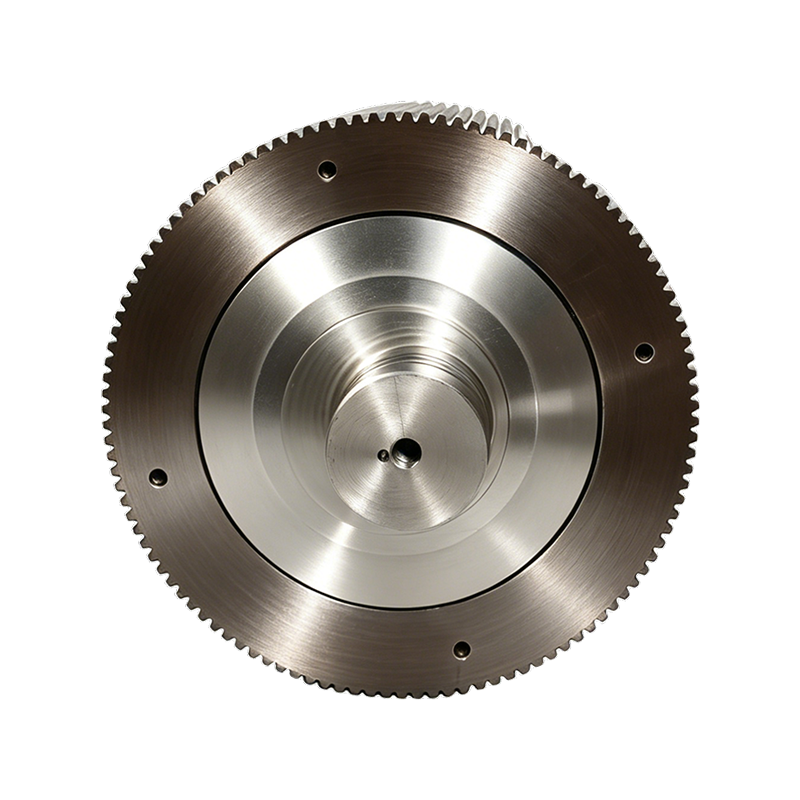

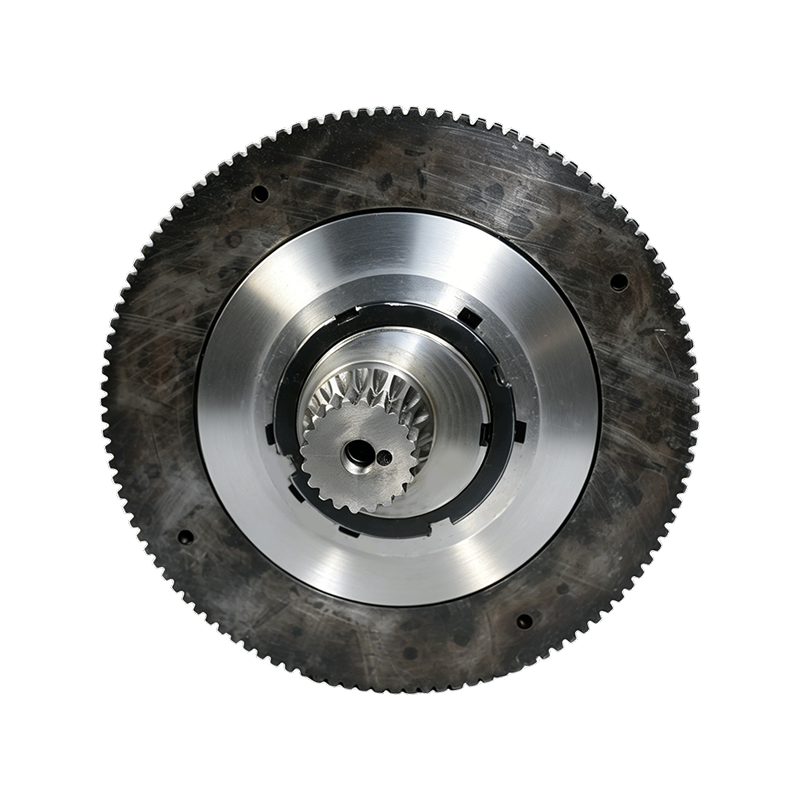

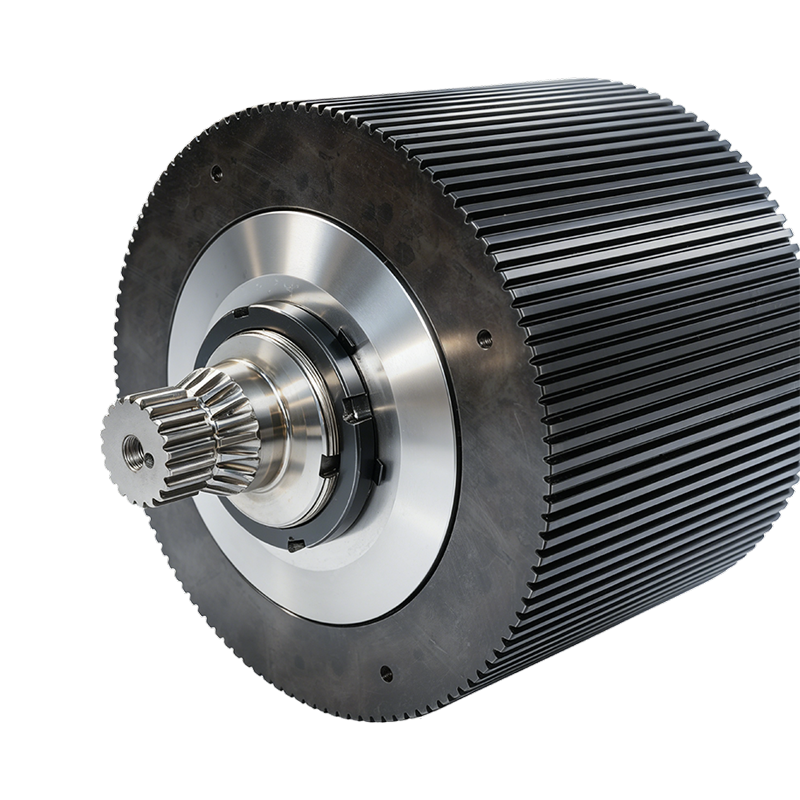

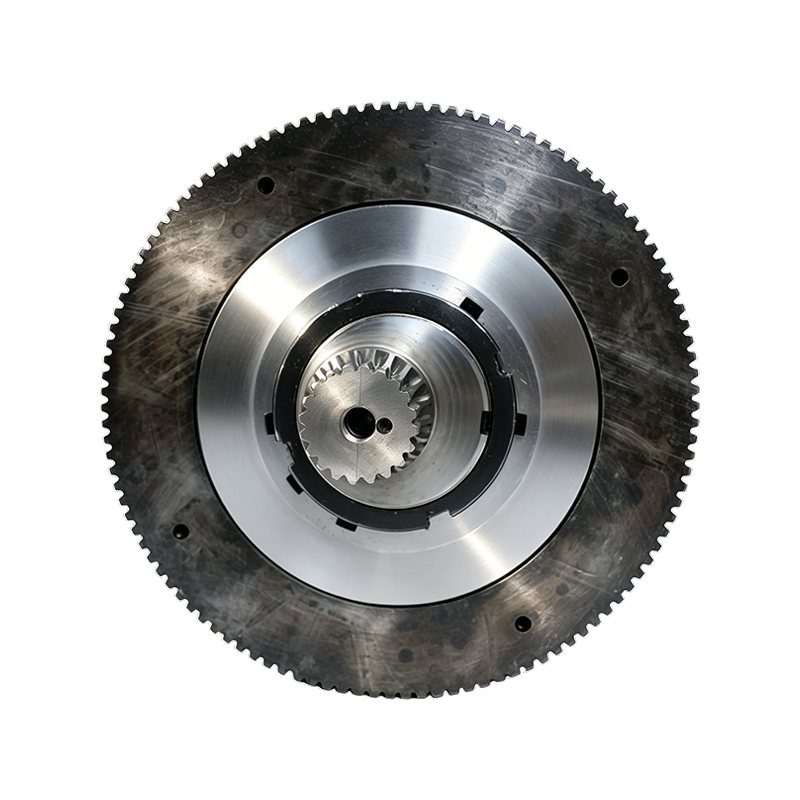

Yüksek Verimli Pelet Değirmeni Yedek Parçaları Halka Kalıp Silindiri Kabuk Düzeneği

Giriş

Yüksek Verimli Pelet Değirmeni Yedek Parçaları Halka Kalıp Silindiri Kabuk Düzeneği halka kalıplı pelet makinelerinde kullanılan ağır hizmet tipi bir bileşendir. Düzenek, yüksek basınç ve yüksek sıcaklıktaki çalışma koşulları altında istikrarlı peletlemeyi desteklemek için bir silindir kabuğunu, hassas yatakları, merkezi bir şaftı ve bir sızdırmazlık sistemini birleştirir.

Biyokütle yakıt peletleme ve yüksek lifli hayvan yemi üretimi gibi uygulamalar için tasarlanmıştır. Silindir ve halka kalıbı arasında hassas bir çalışma boşluğunu koruyan düzenek, tutarlı pelet yoğunluğunun, şekillendirme performansının ve üretim çıktısının desteklenmesine yardımcı olur.

Pelet Değirmeni Silindir Kabuk Düzeneği Nedir?

Bir pelet değirmeni silindir kabuğu düzeneği, bir halka kalıplı pelet makinesinin içine monte edilen eksiksiz bir basınç silindiri bileşenidir.

Tek başına bir silindir kabuğu satın almanın aksine, komple bir montaj birkaç önemli bileşeni birleştirir:

• Silindir kabuğu
• Ağır hizmet tipi rulmanlar
• Merkezi şaft
• Çok katmanlı sızdırmazlık sistemi

se components work together to transmit pressure, support roller rotation, protect internal bearings, and maintain stable contact between the roller and ring die.

Basınç Silindiri Düzeneği Nasıl Çalışır?

Pelet üretimi sırasında hammaddeler silindir ve halka kalıbı arasındaki sıkıştırma alanına girer.

roller assembly rotates while applying pressure to the material. The working surface of the roller shell helps grip the material and guide it toward the ring die holes.

basic working process includes:

• Hammadde peletleme odasına girer.
• pressure roller rotates against the ring die.
• roller shell grips and compresses the material.
• Malzeme halka kalıp deliklerine itilir.
• Sürekli basınç yoğun topaklar oluşturur.
• finished pellets are discharged from the die.

Silindir ve halka kalıbı arasındaki doğru boşluğun korunması, istikrarlı pelet kalitesi ve üretim verimliliği açısından önemlidir.

Silindir Düzeneğinin Temel Bileşenleri Nelerdir?

Rulo Kabuğu

roller shell is the main working wear component. Its surface geometry directly contacts the raw material and works against the ring die.

Ağır Hizmet Rulmanları

assembly uses specialized tapered roller bearings designed to withstand substantial radial and axial loads during pelletizing.

Merkezi Şaft

central shaft supports the roller assembly and transfers mechanical forces during operation.

Çok Katmanlı Sızdırmazlık Sistemi

sealing structure helps prevent lubricant leakage and keeps fine dust away from the internal bearings. This is particularly important in continuous pellet production environments.

Yüksek Verimli Silindir Kabuk Düzeneğinin Avantajları Nelerdir?

Yüksek Aşınma Direnci

roller shell can be manufactured from high-grade alloy steels such as 20CrMnTi veya 40Cr . Yoğun bir iç yapı oluşturmak için ileri dövme teknikleri kullanılır.

Yüksek Yüzey Sertliği

roller shell surface undergoes vacuum carburizing and quenching, with a specified surface hardness of HRC 58-62 . Bunun amacı aşındırıcı peletleme koşulları altında aşınma direncini arttırmaktır.

Geliştirilmiş Malzeme Tutuş

Oluklu ve çukurlu petek tasarımları da dahil olmak üzere farklı diş profilleri mevcuttur. Hassas işlenmiş oluklar malzeme kavramasını iyileştirmeye ve kaymayı azaltmaya yardımcı olur.

Yüksek Yük Kapasitesi

Ağır hizmet tipi konik makaralı rulmanlar, peletleme işlemi sırasında oluşan radyal ve eksenel şokları karşılayacak şekilde tasarlanmıştır.

Toz Koruması

multi-layer sealing structure helps keep fine dust away from the bearings while retaining lubricant inside the bearing area.

Azaltılmış Titreşim

Dengesizliğin neden olduğu titreşimi azaltmak için her düzenek dinamik denge testine tabi tutulur. Bu aynı zamanda ana mil ve halka kalıbındaki eşit olmayan aşınmanın azaltılmasına da yardımcı olabilir.

Silindir Kabuğu için Hangi Malzemeler Kullanılır?

product page specifies high-grade alloy steel materials including:

• 20CrMnTi
• 40Cr

se materials are processed using advanced forging techniques before subsequent machining and heat treatment.

Alıcılar için malzeme seçimi, ısıl işlem, yüzey sertliği, çalışma koşulları, hammadde aşındırıcılığı ve beklenen servis gereksinimleri ile birlikte değerlendirilmelidir.

Isıl İşlem Neden Önemlidir?

Isıl işlemin silindir kabuğunun aşınma performansı üzerinde doğrudan etkisi vardır.

product uses vakumlu karbonlama ve söndürme , ürün özelliklerine göre silindir kabuk yüzeyi HRC 58-62'ye ulaşıyor.

Uygun şekilde kontrol edilen bir ısıl işlem süreci, tekrarlanan mekanik yükleme altında silindir kabuğunun yapısal performansını desteklerken gerekli yüzey sertliğinin sağlanmasına yardımcı olabilir.

Bu nedenle, endüstriyel alıcılar için, yalnızca çelik kalitesine dayalı bir silindir düzeneği seçmek yerine, tedarikçinin tüm üretim sürecini değerlendirmek daha yararlı olacaktır.

Mevcut Silindir Yüzey Tasarımları Nelerdir?

roller assembly can be supplied with different surface geometries according to application requirements.

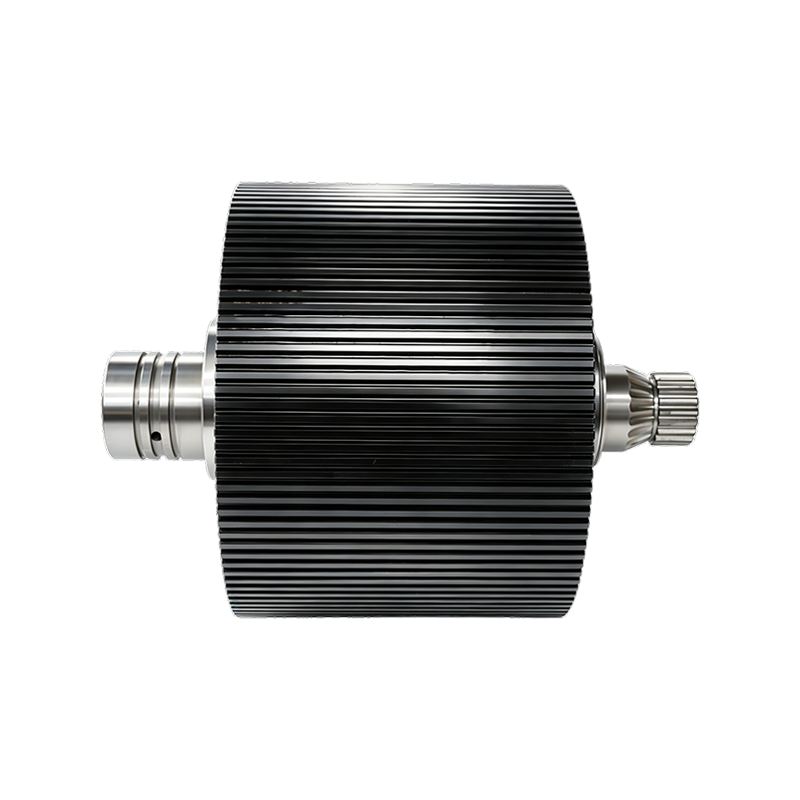

Oluklu Rulo Yüzeyi

Oluklu tasarımlar, silindirin ham maddelerle temas etmesine yardımcı olan ve malzeme kaymasını azaltan oluklar sağlar.

Çukurlu Petek Yüzeyi

dimpled or honeycomb configuration provides a different gripping pattern and can be selected according to the pelletizing application.

appropriate surface design should be determined according to the pellet mill, ring die, raw material characteristics, and existing roller configuration.

Pelet Değirmeni Silindir Düzenekleri Hangi Uygulamalarda Kullanılır?

Biyokütle Yakıt Pelet Üretimi

assembly is designed for biomass materials such as wood chips and rice husks, where the roller is exposed to continuous pressure and abrasive conditions.

Hayvan Yemi Pelet Üretimi

Sabit sıkıştırma ve sürekli pelet üretimi gerektiren yüksek lifli hayvan yemi uygulamaları için kullanılabilir.

Yüksek Verimli Pelet Üretimi

assembly is designed for heavy-duty industrial applications where stable pellet density, forming rates, and hourly production are important.

Doğru Makara Kabuğu Düzeneği Nasıl Seçilir?

Alıcılar, satın almadan önce ekipmanı ve çalışma koşullarını doğrulamalıdır.

Önemli bilgiler şunları içerir:

• Pelet değirmeni modeli
• Halka kalıp özellikleri
• Makara düzeneği boyutları
• Silindir kabuğu diameter
• Silindir kabuğu width
• Mil konfigürasyonu
• Rulman özellikleri
• Sızdırmazlık gereksinimleri
• Silindir yüzey tasarımı
• Hammadde türü
• Üretim kapasitesi
• Çalışma saatleri
• Gerekli miktar

Orijinal çizimin, parça numarasının, fotoğrafların veya mevcut montaj spesifikasyonlarının sağlanması, üreticinin uyumluluğu onaylamasına yardımcı olabilir.

Alıcılar Silindir Düzeneğini Değiştirirken Neleri Kontrol Etmelidir?

Düzeneğin tamamının değiştirilmesi, silindir kovanı boyutlarının kontrol edilmesinden daha fazlasını gerektirir.

Alıcılar ayrıca şunları da kontrol etmelidir:

• Rulman durumu ve özellikleri
• Şaft boyutları
• Sızdırmazlık yapısı
• Silindir kabuğu surface condition
• Dinamik denge
• Silindirden halkaya kalıp çalışma aralığı
• Yağlama gereksinimleri
• Genel montaj uyumluluğu

Doğru şekilde eşleşen bir montaj, erken rulman aşınması, titreşim, eşit olmayan silindir aşınması ve üretim istikrarsızlığı riskini azaltabilir.

Silindir Grubunun Hizmet Ömrü Nasıl Artırılabilir?

Doğru Silindir ve Kalıp Ayarını Koruyun

working gap between the roller and ring die should be maintained according to the pellet mill's operating requirements.

Uygun Yağlamayı Koruyun

Rulmanlar, ekipman üreticisinin gereksinimlerine göre uygun şekilde yağlanmalıdır.

Toz ve Yabancı Maddeleri Önleyin

İnce topaklaşan toz ve yabancı metal, yatakları, contaları, silindir kabuğunu ve halka kalıbını olumsuz etkileyebilir.

Titreşimi Monitörle

Olağandışı titreşim, yatak sorunlarının, dengesizliğin, yanlış montajın veya eşit olmayan aşınmanın göstergesi olabilir.

Sızdırmazlık Sistemini İnceleyin

Hasarlı contalar, tozun yatak alanına girmesine veya yağın kaçmasına neden olabilir.

Silindir Kabuk Aşınmasını Kontrol Edin

Üretimi etkilemeden önce aşırı aşınmayı tespit etmek için çalışma yüzeyini ve diş profilini düzenli olarak inceleyin.

Alıcılar Silindir Düzeneği Satın Alırken Nelere Dikkat Etmeli?

Endüstriyel pelet değirmeni yedek parçaları için fiyat tek satın alma faktörü olmamalıdır.

Profesyonel alıcılar şunları değerlendirmelidir:

• Silindir kabuğu material
• Yüzey sertliği
• Isıl işlem
• Diş profili
• Rulman kalitesi
• Şaft doğruluğu
• Sızdırmazlık yapısı
• Dinamik dengeleme
• Boyutsal doğruluk
• Montaj uyumluluğu
• Kalite denetimi
• OEM yeteneği
• Üretim kapasitesi
• Teslimat yeteneği
• Teknik destek

Sürekli üretim tesisleri için, toplam sahip olma maliyeti ilk satın alma fiyatından daha önemli olabilir.

OEM ve Özel Basınç Silindiri Düzeneği

Farklı pelet değirmenleri farklı silindir boyutları, yatak konfigürasyonları, şaft özellikleri ve sızdırmazlık yapıları kullanabilir.

Anhui Jindingsheng Machinery Co., Ltd., müşteri ekipmanı özelliklerine ve teknik gereksinimlere göre özelleştirilmiş basınç silindiri montaj çözümleri sunar.

company focuses on the R&D and manufacturing of ring dies, rollers, and related pellet mill components. Its production process covers raw materials, forging, finishing, and heat treatment, with products exported to multiple international markets.

Yüksek Verimli Pelet Değirmeni Silindir Kabuk Düzeneği Hakkında SSS

Pelet değirmeni silindir kabuk düzeneği nedir?

Bir pelet değirmeni silindir kabuğu düzeneği, bir silindir kabuğu, yataklar, merkezi şaft ve sızdırmazlık sisteminden oluşan eksiksiz bir basınç silindiri bileşenidir. Halka kalıplı pelet makinesine monte edilir.

Silindir düzeneğinin işlevi nedir?

roller assembly applies pressure to raw materials and helps guide them into the ring die holes for pellet formation while supporting stable roller rotation.

Silindir kabuğu için hangi malzemeler mevcuttur?

product page specifies high-grade alloy steel materials including 20CrMnTi ve 40Cr .

Silindir kabuğunun yüzey sertliği nedir?

product specifications state that vacuum carburizing and quenching can achieve a surface hardness of HRC 58-62 .

Hangi silindir yüzey tasarımları mevcuttur?

product can be supplied with slotted and dimpled honeycomb surface designs to improve material gripping and reduce slipping.

Konik makaralı rulmanlar neden kullanılır?

Ağır hizmet tipi konik makaralı rulmanlar, önemli radyal ve eksenel yükleri ve peletleme sırasında oluşan şokları kaldıracak şekilde tasarlanmıştır.

Sızdırmazlık sistemi neden önemlidir?

multi-layer sealing structure helps prevent lubricant leakage and keeps fine pelletizing dust away from the bearings.

Dinamik dengeleme silindir düzeneğine nasıl fayda sağlar?

Dinamik denge testi, dengesizlikten kaynaklanan titreşimin azaltılmasına yardımcı olur ve ana şaft ile halka kalıbının eşit olmayan aşınmaya karşı korunmasına yardımcı olabilir.

Silindir montajı hangi malzemeleri işleyebilir?

product is designed for pelletizing applications involving biomass fuels such as wood chips and rice husks, as well as high-fiber animal feed.

Özelleştirilmiş silindir düzenekleri üretebilir misiniz?

Evet. Müşteri ekipmanı özelliklerine, boyutlarına, çizimlerine ve uygulama gereksinimlerine göre özelleştirilmiş silindir düzenekleri üretilebilir.

Teklif için hangi bilgileri vermeliyim?

Alıcılar pelet değirmeni modelini, silindir montaj boyutlarını, silindir kabuğu özelliklerini, şaft ve yatak bilgilerini, yüzey tasarımını, gerekli miktarı ve diğer mevcut teknik çizimleri veya fotoğrafları sağlamalıdır.

Neden Anhui Jindingsheng Machinery Co., Ltd.'yi seçmelisiniz?

Anhui Jindingsheng Machinery Co., Ltd., pelet değirmeni halka kalıpları, silindirleri ve ilgili granülatör bileşenlerinin Ar-Ge'si ve üretiminde uzmanlaşmıştır. Şirket, 14.509 metrekarelik bir tesise ve 97 çalışana sahip olup, hammaddeden dövme, terbiye ve ısıl işleme kadar önemli üretim aşamalarını kontrol etmektedir. Ürünleri birçok uluslararası pazara ihraç edilmektedir.

Sonuç

Yüksek Verimli Pelet Değirmeni Yedek Parçaları Halka Kalıp Silindiri Kabuk Düzeneği sürekli halka kalıp peletleme için tasarlanmış eksiksiz bir ağır hizmet silindir çözümüdür. Alaşımlı çelik makaralı kabuğu, sertleştirilmiş çalışma yüzeyi, ağır hizmet tipi konik yatakları, çok katmanlı sızdırmazlık sistemi ve dinamik dengeleme, kararlı çalışmayı desteklemek için birlikte çalışır.

Alıcılar için temel satın alma faktörleri şunları içerir: silindir kabuğu malzemesi, yüzey sertliği, taşıma kapasitesi, sızdırmazlık performansı, dinamik denge, ekipman uyumluluğu ve genel üretim kalitesi .

Eksiksiz ve uygun şekilde eşleşen bir montajın seçilmesi, pelet tesislerinin istikrarlı üretimi sürdürmesine, erken bileşen aşınmasını azaltmasına ve uzun vadeli yedek parça yönetimini iyileştirmesine yardımcı olabilir.

Rulo Kabuğu Assembly Specification Reference

Ayrıntılı fiyat teklifleri ve OEM desteği için lütfen Anhui Jindingsheng Machinery Co., Ltd. ile iletişime geçin.
